Assemblage  : un nouveau concept  de surveillance

Développé par FT Mesures pour Cathelain, C-Bolt est un concept qui permet, non seulement la surveillance de l’allongement des éléments d’assemblages, mais aussi de contrôler avec une très grande précision le serrage de l’assemblage

Destiné aux assemblages de sécurités qui nécessitent une vigilance permanente ou cyclique afin d »assurer lïntégr ité du serrage. C- Bolt est basé sur le principe qui consiste à intégrer aux vis. goujons. et autres tiges filetées. une fibre optique de diamètre 0.25mm. logée dans son centre à  lïntérieur d »un trou axiale de 0.5 mm. Elle est solidarisée avecla boulonnerie par un collage polymérisé à l »étuve (certifié depuis plus de 40 ans dans [« aéronautique et le nucléaire) qui résiste aux expositions de température pouvant aller jusqu »à 320°C. La techno­ logie de la fibre optique utilisée est un procédé brevetée basé sur « l’interférométrie polarimétrique en lumière blanche ». Ce procédé per­ met de calculer les variations infimes de longueurs par émission d’une lumière (spectre d’une onde lumineuse). Cele-ci est projetée sur un

jeu de miroirs et ses signaux retours sont ana lysés afin de déterminer l’allongement du boulon à 0.5 µm près.

Prendre en charge jusqu ‘à 1000 sondes en même temps

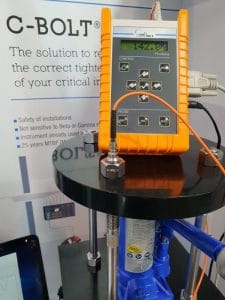

Le branchement de la fibre se fait avant ou après serrage par un connecteur . Il relie  la  sonde  à  un appareil appelé  «  interrogateur

» qui est déporté par un cheminement de câbles, à une distance pouvant aller jusqu « à 7 kilomètres. Cet instrument peut prendre en charge jusqu « à 1000 sondes en même temps. D’autres capteurs. basés sur cette même technologie. permettent également de détec­ter avec une très  grande précision, la température, la pression, et les déplacements. C’est le même Interrogateur qui permet de gérer tous ces capteurs installés. Ces informations sont communiquées sur une interface paramétrable qui visualise la courbe de l’allongement en temps réel et qui permet d’alerter si besoin l’exploitant car un paramétrage proactif  qui définir  des seuils  d’alarmes  est possible. Il prend en charge également les identifications de chaque sonde installée ce qui permet de les situer précisément dans l’environne­ ment de travail.

Utilisable presque partout

C-Bolt s’installe sur la plupart de zones industriel es et sur tous types de secteurs d’interventions. En effet non seulement il est n’émet pas. mais il est également insensible. aux rayons gamma / beta, aux champs magnétiques ainsi qu’aux fréquences. Seul l’interrogateur. qui peut être déporté hors zone. est consommateurs d’énergie (de 2 à 5W). De plus. plusieurs centaines de versions de gaines protectrices (référencé sur le marché Télécom) peuvent permettre de résister à lïmmersion (300bars). aux chocs. aux agressions chimiques. aux rayons. aux rayons de cour­ bures importantes… Par sa précision ainsi que la mémorisation des rele­ vés. C-Bolt permet de détecter l’évolution de l’allongement d’un assem­ blage al ant même jusqu’à discerner sa détérioration liée à sa corrosion. La plage de température d’exposition de l’assemblage est importante.

C-Bolt est pour l’instant utilisable de -290’C à + 320’C. Il est à noter

que la fibre optique est insensible à la température. Sa dilatation est nulle et ne perturbera donc pas ses relevées d’allongements. A noter que le positionnement dela jauge sur l’axe neutre, la rend insensible   aux phénomènes de couple ce qui permet de visualiser uniquement l’allongement lors du serrage.

Des avantages multiples

Sur un plan sécuritaire, pendant les opérations de serrage et grâce a

son signal très réactif (suivant appareilutilisé de 5 a 1000 mesures / s).

C-Bolt permet de gérer l’allongement avec  une très grande précision 0.5 µm. Lors du fonctionnement des appareils, les instal ations gardent leur intégrité grâce a la surveillance en direct de  leurs assemblages. Une alarm e peut se déclencher et être couplée a l’envo i de mail ou de SMS. Il est a noter que cette technologie permet de rester neutre sur

sa partie capteur. En effet la fibre optique est complètement passive. Son installation en zones dangereuses est possible car elle ne véhi­ cule que de la lumière qui est en rien nocive.

Sur le plan économique, par la détection instantanée d’un début de défaillance, C-Bolt permet de faire de la maintenance préventive conditionnelle.  En effet cette méthode soumet l’intervention au bon

moment et au bon endroit. Cela limite largement les arrêts de produc­ tion et cible avec précision les travaux a réaliser. Certains assemblages

sont en zone difficile d’accès par leurs implantations dans des endroits dangereux. mais également sur des emplacements très  compliqué d’accès comme par exemple sur une installation subaquatique. Des arrêts préventifs. et souvent inutiles. peuvent être très couteux non seulement  sur le plan de l’intervention  mais également sur le manque de  production.

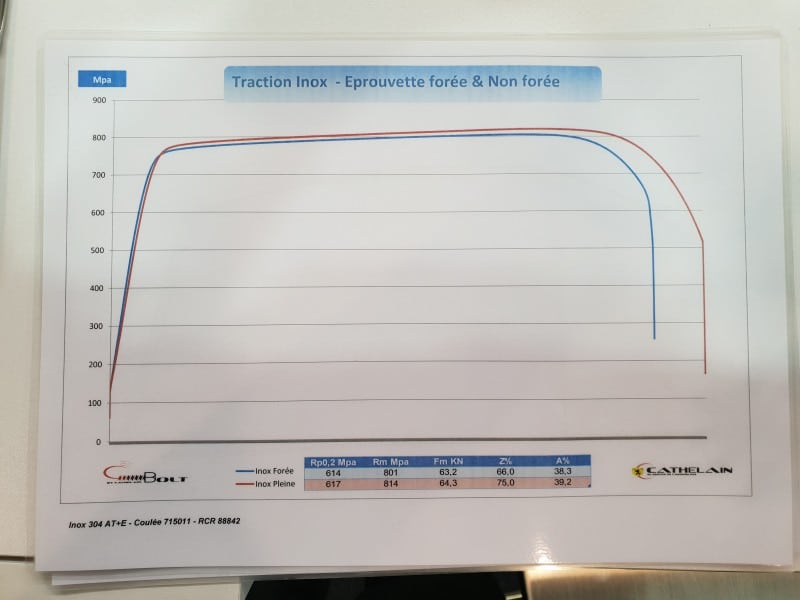

Par ailleurs. le logement minimaliste de la sonde ne remet pas en cause les calculs de l’assemblage. En effet des tests ont prouvé qu’un trou de 0.5mm de diamètre dans le sens axial (0.2 mm2) altère infi­niment peu la résistance mécanique de la vis. C-Bolt peut s’intégrer sur une installation existante uniquement en appareilant un des élé­ments d’assemblage présent.
